Melyek a különböző típusú szakítós szövetek?

A húzószövet többféle típusban kapható, amelyek mindegyike speciális teljesítményigényekhez készült. A főbb kategóriák a következők PVC szakítószövet, PTFE (politetrafluor-etilén) szövet, ETFE (etilén-tetrafluor-etilén) fólia, HDPE árnyékoló szövet és szilikon bevonatú üvegszál . Ezek közül a PVC húzószövet uralja a globális piacot – amely az összes építészeti membránszerelés nagyjából 60–70%-át teszi ki – költséghatékonyságának, széles színválasztékának és megbízható szerkezeti teljesítményének köszönhetően a különböző éghajlatokon. Az egyes típusok megértése elengedhetetlen, mielőtt bármilyen húzószerkezeti projektet vállalna, legyen az előtető, stadiontető vagy hosszú fesztávú membránhomlokzat.

PVC szakító szövet : Az iparági szabvány

A PVC szakítószövet úgy készül, hogy az alap poliészter fonalrácsot – a szövetszövetet – mindkét oldalon polivinil-klorid pasztával vonják be. Az eredmény egy kompozit membrán, amely egyesíti a szőtt poliészter szakítószilárdságát a PVC időjárásállóságával, vegyszerállóságával és esztétikai rugalmasságával. A szabványos PVC szakítószövet panelek szakítószilárdsága 3000 N/5 cm-től 10 000 N/5 cm-ig terjed , a menetszámtól és a bevonat tömegétől függően.

Gyakorlatilag a 6-os fokozatú PVC-membrán (körülbelül 1050 g/m²) elég erős ahhoz, hogy maradandó alakváltozás nélkül elviselje az 1,5–2,5 kPa dinamikus hó- és szélterhelést. Ez a terhelési besorolás lefedi a kereskedelmi és nyilvános építészet túlnyomó részét mérsékelt éghajlaton.

Felületkezelések PVC húzószöveten

A nyers PVC bevonatok magukhoz vonzzák a levegőben szálló port és szerves törmeléket, ami fokozatosan elszínezi a membránt és csökkenti a fényáteresztést. A gyártók ezt lakk fedőbevonatokkal, akrillakkokkal, polivinilidén-fluorid (PVDF) bevonatokkal és PVDF/Tedlar laminátumokkal oldják meg. A PVDF-re lakkozott PVC membrán megtartja 10 év után eredeti fehér fényerejének több mint 90%-a kültéri expozíció, szemben az azonos alaptömegű kezeletlen PVC körülbelül 70–75%-ával. Ipari zónák vagy tengerparti területek közelében, ahol intenzív a só- és szennyezőanyag-lerakódás, a PVDF vagy Tedlar fedőbevonat alkalmazása nagyjából 8-15%-kal növeli az anyagköltséget, de drámaian csökkenti a tisztítás gyakoriságát az évi kétszeriről három-négyévente egyszer.

A PVC húzószövet élettartama és újrahasznosíthatósága

A jól meghatározott PVC szakítószövet-szerelés jellemzően élettartamot biztosít 15-25 év mielőtt a bevonat romlása veszélyezteti a tűzállóságot vagy a szerkezeti integritást. A lejárt PVC-membránok számos európai visszavételi programon keresztül újrahasznosíthatók – például a Texyloop-eljárás a használt PVC-bevonatú poliészter membránokat visszaállítja a szűz ekvivalens PVC-granulátummá, és visszanyeri a poliészter szövetréteget újrafeldolgozásra. Ez a zárt hurkú megközelítés megközelítőleg 30-40%-kal csökkenti az életciklus szénlábnyomát a hulladéklerakókban való elhelyezéshez képest.

PTFE bevonatú üvegszál: a prémium hosszú élettartamú opció

A PTFE (politetrafluor-etilén) bevonatú üvegszál – amelyet gyakran olyan márkanéven forgalmaznak, mint a Tenara vagy a Sheerfill – a szakítószövetek piacának felső határát képviselik. Alapanyaga szőtt üvegszálas fonal, amely természeténél fogva nem éghető, a PTFE bevonat pedig ultraalacsony súrlódású, kémiailag inert felületet biztosít. A PTFE membránok várható élettartama 30-50 év , néhány figyelemre méltó telepítéssel, mint például a dzsiddai Haj Terminál (1981-ben fejeződött be), amely immár több mint négy évtizedes folyamatos szolgáltatást nyújt.

A nem porózus PTFE felület hatékonyan öntisztító: az eső lemossa a levegőben lévő részecskéket anélkül, hogy foltokat hagyna. A fényáteresztési értékek jellemzően 5% és 20% között mozognak, így a PTFE szerkezetek fényes, szórt nappali fényminőséget biztosítanak, tükröződés nélkül. Az egyik korlát a költség – a PTFE-bevonatú üvegszálak általában a következő áron kaphatók három-ötszöröse a szabványos PVC szakítószövet négyzetméterköltségének — ami a legmegfelelőbb állandó építményekhez, nem pedig szezonális vagy ideiglenes létesítményekhez.

A tűzállóság kulcsfontosságú előny. A PTFE/üvegszál a legtöbb nemzeti építési szabályzat szerint nem éghető anyagnak minősül, ami nagyban leegyszerűsíti a zárt nyilvános terek, például bevásárló átriumok, repülőtéri terminálok és stadiontetők engedélyezését.

ETFE film: átlátszóság és könnyű teljesítmény

Az ETFE (etilén-tetrafluor-etilén) technikailag nem szőtt szövet, hanem hőre lágyuló fluorpolimer film. A szakítómembrán családba tartozik, mert vágják, hegesztik és feszítik hasonló szerkezeti elvek alapján. Egyrétegű ETFE fólia tömege mindössze 150-350 g/m² – körülbelül 1%-a egy ekvivalens üveglap tömegének – ami drámaian csökkenti az elsődleges szerkezeti terhelési követelményeket, és olyan fesztávolságokat nyit meg, amelyeket az üveg nem tud gazdaságosan megvalósítani.

Az ETFE eléri 90-95%-os fényáteresztési értékek egyetlen rétegre , így ez az előnyben részesített választás, ha a maximális természetes napfény a tervezési prioritás. A 2008-as olimpiára elkészült Pekingi Nemzeti Vízi Központ (a "Vízkocka") több mint 100 000 m² ETFE párnapanelt használt, és továbbra is az egyik legtöbbet idézett példa az anyag áttetszőségére és szerkezeti sokoldalúságára.

Az ETFE fóliát általában többrétegű felfújt párnarendszerként szerelik fel, nem pedig egyetlen feszített membránként. A rétegek között fenntartott légnyomás szigetelést (kétrétegű rendszereknél 1,5-2,8 W/m²K U-értékek) és szerkezeti merevséget biztosít. A mechanikus felfújórendszerekhez azonban karbantartási szerződésekre és tartalék kompresszorokra van szükség, ami bonyolultabbá teszi a működést a statikus PVC vagy PTFE membránokhoz képest.

HDPE ernyőszövet: Napsugárzás elleni védelemre tervezték

A nagy sűrűségű polietilén (HDPE) árnyékolószövet különálló rést foglal el a szakítós szövetszerkezeteken belül. A PVC szakítószövettel vagy a PTFE membránokkal ellentétben a HDPE árnyékolószövet egy nyitott szövésű vagy kötött szerkezet, amelyet kifejezetten a napsugárzás blokkolására terveztek, miközben lehetővé teszik a levegő mozgását. A HDPE árnyékoló szövetek 30%-tól 95%-ig terjedő árnyalati faktorokban kaphatók , amely lehetővé teszi a napenergia-erősítés csökkentésének pontos kalibrálását a természetes szellőztetéssel szemben.

Ez teszi a HDPE-t a parkolók, játszóterek, mezőgazdasági árnyékoló szerkezetek és a kültéri vendéglátóhelyek domináns anyagává meleg éghajlaton. A 90%-os árnyékolási faktorú HDPE előtető egy parkoló felett Dubaiban vagy Phoenixben 20-30°C-kal csökkentheti a parkoló járművek felületi hőmérsékletét az árnyékolatlan aszfalthoz képest, jelentősen csökkentve az utastér hőmérsékletét és a légkondicionáló terhelését. A HDPE árnyékolószövet szakítószilárdsága kisebb, mint a bevonatos építészeti membránoké – jellemzően 1500–4500 N/5 cm –, ezért a szerkezeti terveknek ezt figyelembe kell venniük a széllökés és a hóterhelési ellenállás meghatározásakor.

A HDPE árnyékolószövet a gyártás során UV-stabilizált, és a minőségi kereskedelmi minőségek szállítják 10 év UV stabilitási garancia . A porózus, nyitott szerkezet azt jelenti, hogy a szövet nem gyűjti össze az állóvizet, kiküszöböli a vízhatlan terhelést, amelyet figyelembe kell venni az át nem eresztő PVC szakítószövetnél alacsony lejtős telepítéseknél.

Szilikon bevonatú üvegszál: Niche magas hőmérsékletű alkalmazások

A szilikon bevonatú üvegszálas membránok a legkevésbé elterjedt szakítószilárdságú szövettípusok az általános építészetben, de kritikus szerepet töltenek be a magas hőmérsékletű és élelmiszer-feldolgozási környezetben. A szilikon elasztomer bevonat stabil marad -60°C és 230°C között folyamatosan , rövid távú csúcsokkal 300°C-ig tolerálható. Ez a hőtartomány messze meghaladja a PVC szakítószövet működési korlátait (általában 70 °C-os folyamatos üzemre van besorolva), és a szilikon/üvegszálat teszi az alapértelmezett választássá az előtetők számára az ipari sütők, öntödei burkolatok és a gyártó létesítmények hőelvezető zónái helyett.

A szilikon bevonatok élelmiszer-biztonságosak, nem mérgezőek, és ellenállnak az élelmiszergyártásban használt legtöbb savnak, lúgnak és tisztítószernek. Ezek a tulajdonságok az élelmiszerpiacokon és a feldolgozó létesítmények húzós tetőszerkezeteinek növekvő elterjedéséhez vezettek, ahol a gyakori nagynyomású gőztisztítás rutinszerű. A kompromisszum a költség: a szilikon bevonatú üvegszál lényegesen drágább, mint a PVC szakítószövet, sőt bizonyos konfigurációkban még a PTFE membránok is.

Az összes szakítószilárdságú szövettípus közvetlen összehasonlítása

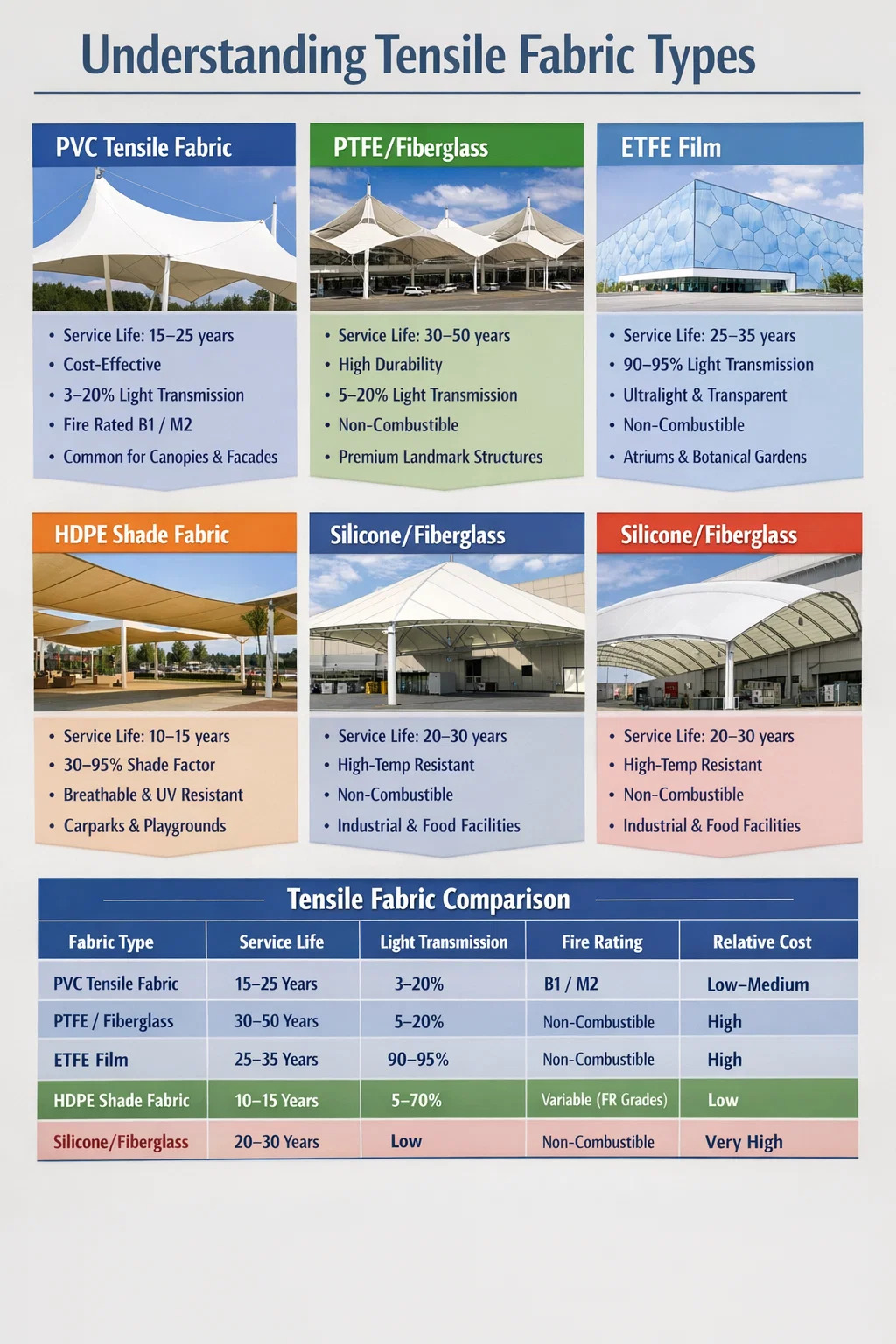

Az alábbi táblázat összefoglalja az egyes főbb szakítószőnyeg-típusok legfontosabb teljesítményét és kereskedelmi jellemzőit a specifikációs döntések elősegítése érdekében.

Hogyan különböznek a PVC húzószövet minőségei

Nem minden PVC szakító szövet egyforma. A piaci szegmensek súlykategóriákra – általában 2-es és 9-es fokozatok – oszthatók, és az egyes fokozatokon belül a minőségi szintek jelentősen eltérnek a szövetszövet felépítésétől, a PVC-vegyület-összetételtől és a fedőbevonat-technológiától függően. A gyakorlati alkalmazás során a kulcsfontosságú fokozatok így oszlanak meg:

• 2–3. fokozat (400–600 g/m²): Könnyű kiállítótermek, ideiglenes rendezvénysátrak, rövid távú árnyékvitorlák. A szakítószilárdság jellemzően 2500-4000 N/5 cm. Erős szeles zónák állandó építményeihez nem ajánlott.
• 5–6. fokozat (750–1100 g/m²): A kereskedelmi építészet igáslova – szakítós előtetők, gyalogos utak, tranzitmenedékek és homlokzatburkolatok. Szakítószilárdság 5000–7500 N/5 cm. Jellemzően 15-20 éves élettartam PVDF fedőbevonattal.
• 8–9. fokozat (1200–1600 g/m²): Stadiontetők, nagy fesztávú közlekedési csomópontok, 2 kPa-t meghaladó szélnyomást hordozó, szakítós homlokzatok. Szakítószilárdság 9.000–12.000 N/5 cm. Gyakran Tedlar laminátummal együtt alkalmazzák a maximális időjárásállóság és hosszú élettartam érdekében.

A PVC belsejében lévő szövetfelépítés is számít. A sima szövésű szövetszalag egyenletes szakítószilárdságot biztosít mind a lánc-, mind a vetülékirányban – előnyösen biaxiálisan előfeszített membránszerkezeteknél. A leno szövésű vagy betétes fonalszövet nagyobb szilárdságot biztosít az egyik irányban, és egyirányú húzóalkalmazásokhoz, például hordóboltozatokhoz használják.

A szakítószilárdságú anyagok tűzállósági szabványai

A tűzállóság nem megtárgyalható specifikációs tényező bármely zárt vagy félig zárt húzószerkezet esetében. A szabványok régiónként eltérőek:

• Európa: EN 13501-1 tűzzel szembeni viselkedés osztályozása. Az FR kezeléssel ellátott PVC szakítószövet jellemzően eléri a B-s2, d0 vagy a C-s2, d0 osztályt. A PTFE és az ETFE eléri az A2-s1, d0 osztályt (nem éghető).
• Franciaország: M-osztályozási rendszer. A PVC szakítószövet megfelelő kezeléssel eléri az M2-t (égésgátló), amely a fedett nyilvános gyülekezőhelyeken szükséges.
• USA: NFPA 701 és ASTM E84. A minőségi építészeti PVC membránok elérik az A osztályú lángterjedési indexet (FSI ≤ 25).
• Ausztrália/Új-Zéland: AS/NZS 1530,3. A 9. osztályú összeszerelő épületekben használt PVC szakítószövetnek általában 6-os gyulladási indexre és ≤ 0 lángterjedési indexre van szükség.

A PVC szakítószövet égésgátló adalékait az összeállítási szakaszban építik be, nem felületi bevonatként alkalmazzák , ami azt jelenti, hogy az FR teljesítmény nem csökken tisztítás vagy kopás után. Ez egy kritikus különbség, amelyet ellenőrizni kell a termék műszaki adatlapjainak áttekintése során – a felületre felvitt FR-kezelések a költségvetési membránokon idővel lebomlanak, és elveszítik tanúsítási megfelelőségüket.

A szakítószilárdságú szövettípusok akusztikai és termikus jellemzői

Az akusztikai teljesítményt gyakran figyelmen kívül hagyják az anyagválasztás során, de kritikussá válik fedett nyilvános helyeken. A PVC húzószövet egy visszaverő felület – a hangelnyelési együtthatók (αw) általában 0,05 és 0,15 között mozognak – ami azt jelenti, hogy membránnal borított környezetben visszhangos zaj keletkezik, hacsak nincsenek beépítve abszorbens burkolatok vagy másodlagos akusztikus panelek. A stadiontervező csapatok rendszeresen használnak perforált PVC szakítószövetből készült másodlagos akusztikus bélést szigetelő ütőréteggel, hogy a fedett lelátókon a visszhangzási időt 3–5 másodpercről 1,5–2 másodpercre csökkentsék a beszédérthetőség érdekében.

Az egyrétegű PVC szakítószövet hőteljesítménye szerény. Egy szabványos 900 g/m²-es PVC membrán U-értéke kb 5,5–6,5 W/m²K , önmagában minimális szigetelést biztosít. A kétrétegű PVC rendszerek légrés vagy szigetelő kitöltéssel 1,5–3,0 W/m²K U-értéket érhetnek el, így életképesek szezonálisan zárt terekben. Ezzel szemben az ETFE párnarendszerek 1,0–2,0 W/m²K U-értéket érnek el kétrétegű rendszerekkel, és 1,0 W/m²K alatti értéket három vagy több réteg plusz argon töltet esetén.

A napenergia reflexiója egy másik termikus tényező. A PVDF fedőbevonattal ellátott fehér PVC szakítószövet 0,65–0,75 (TSR) napfényvisszaverési értéket érhet el, ami jelentősen csökkenti a napsugárzás hőnyereségét a lombkorona alatt, mint a sötétebb PVC (TSR 0,10–0,30) vagy a csupasz fém tetőfedés (TSR 0,20–0,40). Ez jelentős energiahatékonysági előny a kültéri vendéglátóhelyek számára, amelyek árnyékot keresnek a túlzott hőfelhalmozódás nélkül.

Varrás és illesztési technológiák PVC húzószövetekhez

A szakító membrán szerkezeti integritása csak annyira megbízható, mint a varratai. A PVC szakítószövet paneleket két elsődleges módszerrel csatlakoztatják:

• Nagyfrekvenciás (HF) hegesztés: Az elektromágneses tér oszcillálja a PVC-molekulákat a varratvonalnál, hőt termelve, amely a két réteget homogén kötéssé olvasztja össze. A megfelelően kivitelezett nagyfrekvenciás hegesztések varratszilárdságot érnek el a szülőmembrán 85-100%-a , vagyis a varrás nem hoz létre szerkezeti gyenge pontot. Ez az ipari szabvány minden kereskedelmi PVC szakítószövet-gyártáshoz.
• Forrólevegős hegesztés: A felmelegített levegőáram (250-400°C) meglágyítja a PVC felületeket, amelyeket azután hengernyomással összenyomnak. Helyszíni javításokhoz és ívelt vagy szabálytalan varratgeometriákhoz használják, ahol a HF hegesztőlapok nem érnek el. A varrásszilárdság általában az alapszövet 75–90%-a.

A PTFE-bevonatú üvegszálat nem lehet HF-hegeszteni, mert az üvegszálas alap nem reagál az elektromágneses gerjesztésre, a PTFE bevonat pedig termikusan stabil és nem olvadó 327°C alatt. Ehelyett a PTFE paneleket mechanikusan, PTFE-bevonatú acél szorítórudakkal és csavaros átlapolt kötésekkel kötik össze, ami szélesebb varrat-átfedéseket igényel (általában 50–100 mm, szemben a 15–25 mm-rel a PVC HF hegesztéseknél), és növeli a gyártás bonyolultságát.

A PVC szakítószövet élvégződése többféle stratégiát alkalmaz: kötél a csatornában (PVC bevonatú acélkábel hegesztett szegélybe ágyazva, amely egy folytonos alumínium extrudálási profilhoz kapcsolódik), csavaros kötél (folyamatos kerek perem a panel kerülete mentén) és lemezes csavarkötések a legnagyobb terhelésű koncentrált rögzítési pontokhoz. A peremlezárás kiválasztása befolyásolja a kész beépítés vizuális részletét és az egyes horgonyok maximális teherátadó képességét.

A megfelelő szakítószilárdságú szövet kiválasztása projektjéhez

A szakítószövet-specifikáció döntési fája általában a következő logikát követi:

1. Költségvetés és projekt élettartama: Ha a tervezési élettartam 20 év alatt van, vagy a költségvetés korlátozott, akkor szinte mindig a PVDF fedőbevonatú PVC szakítószövet a helyes válasz. A 30 éves mérföldkőnek számító szerkezeteknél a PTFE vagy a kiváló minőségű ETFE indokolja a prémiumot.
2. Fényigény: Maximális természetes nappali fény? Adja meg az ETFE fóliát. Szabályozott szórt nappali fény? Fehér vagy világos színű PVC vagy PTFE. Napelemes kizárás szellőztetéssel? HDPE árnyékoló szövet.
3. Tűzvédelmi osztályozási követelmények: Ellenőrizze a kihasználtsági osztályra vonatkozó helyi építési szabályzat követelményeit. Ha a nem éghető anyagok osztályozása kötelező (EN A2 vagy azzal egyenértékű), a PTFE vagy az ETFE az egyetlen membránopció. Ha a B vagy C osztály elfogadható, akkor az integrált FR kezeléssel ellátott PVC szakítószövet megfelelő.
4. Környezeti expozíció: Magas szennyezés vagy parti só kitettség? Előnyben részesítse a PVDF vagy Tedlar fedőbevonatot a PVC-n, vagy válassza a PTFE-t a karbantartásmentes megjelenés érdekében. Magas hőmérsékletű ipari zóna? Adja meg a szilikon bevonatú üvegszálat.
5. Szerkezeti fesztáv és terhelés: A 40–50 m-t meghaladó fesztávok és nagy dinamikus terhelések esetén a szerkezeti elemzés határozza meg a szövet súlyának kiválasztását. Korán dolgozzon együtt a membrángyártóval, hogy megbizonyosodjon arról, hogy a kiválasztott PVC szakítószövet minőség minden csatlakozási ponton megfelel a számított feszültségértékeknek.

Egyetlen szakító szövettípus sem dominál minden alkalmazásban. A szerkezeti teljesítmény, a tervezési sokoldalúság, a költséghatékonyság és a praktikus beépítési jellemzők kombinációja érdekében azonban A PVC szakítószövet továbbra is a legszélesebb körben alkalmazható anyag a piacon , projektek kiszolgálása az ideiglenes piaci előtetőktől a több ezer négyzetméteres állandó tetőkig. A típusok teljes skálájának megértése – és a PVC szakítószövet helye ezen a spektrumon belül – megadja az alapot a tervezőknek és a projektmenedzsereknek, hogy magabiztos, specifikáció szerinti döntéseket hozzanak a tervezés legkorábbi szakaszaitól kezdve.
