A húzószövet felszerelése: Teljes, lépésenkénti útmutató

A húzószövet felszerelése: A közvetlen válasz

Szakítószövet beszerelése – különösen PVC szakító szövet — strukturált sorrendet igényel: a helyszín előkészítése, a keret felállítása, a szövet letekerése és elhelyezése, az élek megfeszítése és a végső rögzítés. A folyamat nem egyszerűen az anyag szoros meghúzásáról szól; ez magában foglalja a kiszámított feszültségeloszlást a deformáció, a megereszkedés vagy az idő előtti meghibásodás megelőzése érdekében. Ha helyesen végezzük, a megfelelően felszerelt PVC húzószövet szerkezet tartós marad 15-25 év minimális karbantartással.

Függetlenül attól, hogy árnyékvitorlát egy kereskedelmi udvarra, egy kültéri rendezvényhelyszín szakítótetőjét vagy egy nagy építészeti membrántetőt szerel fel, a beépítési alapelvek ugyanazok maradnak. Ez az útmutató minden szakaszt részletesen végigjár, így megbízható referenciával rendelkezik az elejétől a végéig.

A PVC húzószövet megértése a telepítés előtt

Mielőtt egyetlen szerszámot felvenne, meg kell értenie az anyagot, amellyel dolgozik. PVC szakító szövet polivinil-klorid (PVC) poliészter fonalrácsra történő laminálásával készült bevonatos műszaki textil. Ez a konstrukció adja az anyag legfontosabb tulajdonságait: nagy szakítószilárdság, terhelés alatti méretstabilitás, UV-állóság és vízállóság.

Az építészeti és kereskedelmi létesítményekben használt általános PVC húzószövet súlyok a következők 650 g/m² és 1100 g/m² között . A 650–750 g/m² körüli könnyebb szövetek árnyékoló szerkezetekhez és ideiglenes óvóhelyekhez illeszkednek, míg a nehezebb, 900–1100 g/m² tömegű anyagokat állandó tetőfedéshez, stadionok előtetőihez és nagy fesztávú húzószerkezetekhez használják.

A telepítést befolyásoló legfontosabb tulajdonságok

• Szakítószilárdság: jellemzően 3000–6000 N/5cm lánc- és vetülékirányban
• Szakadásállóság: szélterhelt szerkezeteknél fontos
• Hőtágulás: A PVC a hőmérséklet hatására kitágul és összehúzódik, amit a feszítésnél figyelembe kell venni
• Felületi bevonat: egyes szöveteken PVDF vagy lakk fedőbevonat található, amelyek befolyásolják a rögzítő hardverre való reagálást
• Hegesztési varratok: a gyárilag hegesztett varrat szilárdságának meg kell haladnia vagy meg kell haladnia Az alapszövet szilárdságának 80%-a

Ezeknek a tulajdonságoknak a megértése segít kiválasztani a megfelelő feszítő hardvert, beállítani a megfelelő előfeszítési értékeket, és elkerülni a szövet túlfeszítését a telepítés során.

A húzószövetek beszereléséhez szükséges eszközök és anyagok

A megfelelő szerszámokkal a telepítés megkezdése előtt a helyszínen időt takarít meg, csökkenti a hibákat, és védi mind a szövetet, mind az érintett dolgozókat. Az alábbiakban egy átfogó lista található arról, hogy mire lesz szüksége egy szabványos PVC szakítószövet felszereléséhez.

A webhely előkészítése: A lépés A legtöbb telepítő rohan

A telepítési problémák fő oka a hely rossz előkészítése. Mielőtt a PVC szakítószövet a helyszínre érkezik, a szerkezeti keretet vagy a rögzítési pontokat teljesen fel kell állítani, ellenőrizni kell, hogy vízszintes-e, és meg kell erősíteni, hogy megfelel-e a gyártási rajzoknak. Bármilyen eltérés nagyobb, mint ±5 mm a tervezési méretek miatt a feszültség egyenetlen eloszlását eredményezheti a szövetpanelen.

Ellenőrzőlista, mielőtt az anyag a helyszínre érkezik

• Győződjön meg arról, hogy az összes acél vagy alumínium keretelem felszerelése, vízvezetéke, hegesztése vagy csavarozása a műszaki rajzok szerint van-e
• Ellenőrizze, hogy a betonlábak vagy a horgony alapjai elérték-e a teljes keményedési szilárdságot (általában 28 nap normál beton esetén )
• Ellenőrizze, hogy az összes keder sín vagy szorító hardver előre fel van-e szerelve a keretre
• Mérje meg a keretnyílás átlós méreteit, hogy megbizonyosodjon arról, hogy négyzet alakú - a két átlónak belül kell lennie 10 mm-re egymástól
• Tisztítsa meg a szerkezet alatti és körüli területet a törmeléktől, éles tárgyaktól vagy bármitől, ami a szöveten elakadhat vagy kilyukadhat a kitekerítés során
• Ellenőrizze az időjárás-előrejelzést – ne kezdje el a szövet beszerelését, ha a szél sebessége meghaladja 25 km/h vagy ha küszöbön áll az eső
• Győződjön meg arról, hogy a hozzáférést biztosító felszerelések (állvány, gémemelő vagy megemelt munkaállvány) a helyén vannak és a biztonságot ellenőrizték.

Az egyik gyakran figyelmen kívül hagyott lépés a hőmérséklet ellenőrzése a telepítés napján. A PVC szakítószövetet ideális esetben akkor kell felszerelni, ha a környezeti hőmérséklet között van 10°C és 30°C . Nagyon hideg körülmények között a PVC merevebbé és kevésbé hajlékonyabbá válik, ami megnehezíti a keder sínekbe illesztését. Nagyon meleg körülmények között az anyag ellazul, és a beszerelés után lazának tűnhet, miután lehűlt.

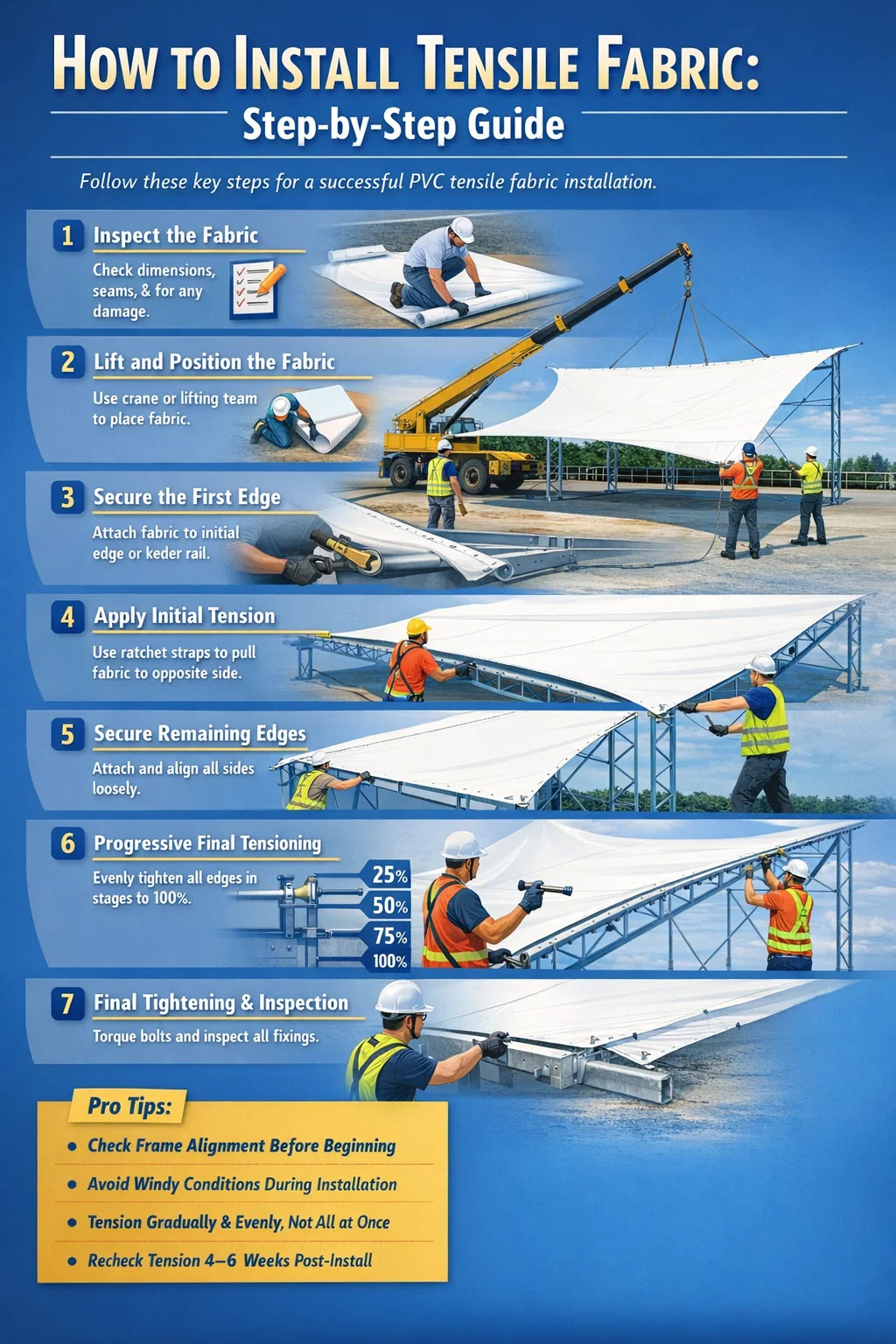

Lépésről lépésre beépítési folyamat PVC szakítóanyaghoz

A következő sorrend a legtöbb kereskedelmi és építészeti PVC szakítószövet-szerelésre vonatkozik. Állítsa be a használt élrögzítési rendszer alapján – keder sín, lemezbilincs vagy kötélbe húzott csatorna.

1. lépés – Tekercselés előtt ellenőrizze a szövetpanelt

A tekercs felnyitása előtt ellenőrizze a szállítási dokumentációt, hogy megbizonyosodjon arról, hogy a szövetpanel megfelel a megrendelésnek: a megfelelő méretek, az anyagminőség és a hegesztési varratok helye. A tekercs felnyitása után helyezze az anyagot tiszta ponyvára vagy védőtakaróra. Vizsgálja meg a szállítási sérüléseket – vágásokat, kopásnyomokat vagy deformálódott hevederszalagokat. Ellenőrizze, hogy minden sarokszerelvény, fűzőlyuk vagy keder él sértetlen és helyesen van-e elhelyezve.

Ne húzza az anyagot durva talajon. Még a betonnal vagy kaviccsal való rövid érintkezés is koptathatja a PVC-bevonatot, ami veszélyezteti az UV-állóságot és a hosszú távú tartósságot.

2. lépés – Emelje fel és helyezze rá a szövetet a szerkezetre

Körülbelül 30 m² alatti kis panelek esetén egy négy-hat fős csapat kézzel tudja felemelni és elhelyezni az anyagot. Nagyobb panelekhez daru vagy teleszkópos rakodó szükséges szórórúddal. Az emelőhevedereket csak a kijelölt emelési pontokhoz rögzítse – soha ne magához a szövettesthez.

Helyezze az anyagot a szerkezet fölé úgy, hogy a leghosszabb él egy vonalba kerüljön a leghosszabb szerkezeti elemmel. Ez minimálisra csökkenti azt a távolságot, amelyet minden élnek meg kell tennie, hogy elérje a rögzítési pontját, csökkentve az egyenetlen kezelési feszültség kockázatát a következő szakaszban.

3. lépés – Rögzítse az első élt

Mindig egy rögzített vagy kis mozgású éllel kezdje – jellemzően egy egyenes éllel a gerincgerenda vagy az elsődleges szerkezeti elem mentén. Keder sínrendszereknél csúsztassa a keder kötelet vagy gyöngyöt az alumínium csatornába az egyik végétől kezdve, és a másik felé haladva. Használjon gumikalapácsot és egy sima élű tolószerszámot, hogy a kedergyöngyöt teljesen a nyílásba helyezze anélkül, hogy eltorzulna.

Lemezrögzítő rendszerek esetén helyezze a szövethajtást a szorítólemez alá, helyezze be a csavarokat ujjal szorosan, és minden végső meghúzás előtt ellenőrizze az igazítást. Ebben a szakaszban minden rögzítést csak kézzel kell rögzíteni – a végső meghúzás később következik be.

4. lépés – Alkalmazza a kezdeti feszültséget az ellenkező élre

Rögzített első éllel lépjen az ellenkező élre. Rögzítse a racsnis hevedereket vagy a lehúzókat a sarokszerelvényekhez vagy a feszítőhurkokhoz, és húzza az anyagot a rögzítési pontja felé. Ebben a szakaszban nem a végső feszítés a cél, hanem egyszerűen az ömlesztett lazaság eltávolítása, hogy a szövet simán feküdjön a szerkezeten.

Húzás közben figyelje az anyag felületét. Bármilyen átlós ránc arra utal, hogy a húzás egyenetlen. Állítsa be az egyes hevederek húzásának irányát és mértékét egymástól függetlenül, hogy a szövetpanel egyenesen haladjon. Miután a szemközti él eléri a rögzítőelemet, lazán rögzítse – kézzel szoros bilincsekkel vagy részben behelyezett keder gyöngyökkel.

5. lépés – Rögzítse a fennmaradó éleket

Ha két egymással szemben lévő élt lazán rögzít, dolgozzon a maradék két élen ugyanabban a sorrendben: rögzítse, igazítsa, húzza enyhén, és lazán rögzítse. Ennek a lépésnek a végére mind a négy élnek (vagy összetett formák esetén az összes kerületi élnek) lazán hozzá kell kapcsolódnia a szerkezethez. Az anyag még mindig kissé lazának fog tűnni – ez várható és helyes ebben a szakaszban.

6. lépés – Progresszív végső feszítés

Ez az egész telepítés legkritikusabb fázisa. A végső feszítést fokozatosan és egyenletesen kell alkalmazni az összes élen egyszerre – nem élről élre. A helyes módszer a bedolgozás növekményes passzok : alkalmazza az összes élre a célfeszültség 25%-át, majd 50%-át, majd 75%-át, majd 100%-át. Ez a progresszív megközelítés biztosítja, hogy a szövet egyenletesen nyúlik a teljes felületén anélkül, hogy egyetlen ponton sem koncentrálódna a feszültség.

A keder sínrendszereknél a végső feszítést a sínvégsapkákba integrált feszítőcsavarok vagy feszítőcsavarok meghúzásával érik el. A lemezbilincs-rendszereknél a csavarokat általában a megadott nyomatékértékekre húzzák meg 25-40 Nm M10-es rozsdamentes csavarokhoz, a hardverspecifikációtól függően.

A feszítés során folyamatosan figyelje az anyag felületét. A PVC szakítószövet panel megfelelően feszített felülete legyen:

• A panelen végigfutó átlós feszültség ráncoktól mentes
• Kézzel enyhén megnyomva feszes, minimális elhajlás mellett
• A kívánt geometriában ívelt (antilakasztikus, szinklasztikus vagy lapos, kialakításonként)
• Nem tartalmaz gyűjtőhelyeket vagy lapos foltokat, amelyek lehetővé teszik a víz felhalmozódását

7. lépés – A csavar végső meghúzása és a hardver ellenőrzése

A teljes feszítés elérése után szisztematikusan járjon körbe minden rögzítési pontot, és húzza meg az összes csavart a megadott nyomatékkal. Használjon kalibrált nyomatékkulcsot – a tapintással való találgatás nem elfogadható szerkezeti beépítéseknél. Jegyezze fel az egyes rögzítési pontokon alkalmazott nyomatékértékeket a karbantartási naplóba.

Ellenőrizze, hogy a kederperem teljesen és egyenletesen illeszkedik-e az összes síncsatornában. A perem bármely része, amely nincs teljesen beülve, helyi feszültségkoncentrációt hoz létre, amely szélszakadási hibákhoz vezethet, különösen szélterhelés esetén.

Szakítószövetrögzítő rendszerek: melyiket érdemes használni

Az élrögzítő rendszer megválasztása jelentősen befolyásolja mind a beépítési folyamatot, mind a húzószerkezet hosszú távú teljesítményét. Íme a PVC szakítószövettel leggyakrabban használt rendszerek bontása.

Hosszú távú kereskedelmi és építészeti PVC húzószövet-szereléseknél általában a Keder sínrendszer az előnyben részesített választás, mivel az élterhelést folyamatosan osztja el a teljes kerület mentén, ahelyett, hogy a feszültséget különálló pontú rögzítésekre összpontosítaná. Ez közvetlenül meghosszabbítja a szövet élettartamát és csökkenti az élszakadás kockázatát.

Gyakori hibák a húzószövet beszerelése során és azok elkerülése

Még a tapasztalt telepítőcsapatok is elkövetnek elkerülhető hibákat. A leggyakoribb hibák megértése időt, pénzt és potenciálisan magát a szövetpanelt takarít meg.

Túlfeszítés

Ha a szövetet a tervezési specifikációnál szorosabbra húzza, az nem teszi erősebbé – felgyorsítja a PVC-bevonat kúszási deformációját, a hegesztési varratokat a tervezett kapacitáson túl megterheli, és túlterheli a tartószerkezetet. Az építészeti PVC szakítószövet tervezési előfeszítési értékei jellemzően a következő tartományba esnek 1,5–3,0 kN/m . Mindig a mérnöki specifikáció alapján dolgozzon, ne vizuális megítélés szerint.

Egyszerre egy él megfeszítése

Az egyik él teljes megfeszítése, mielőtt a többit ráerősítené, arra kényszeríti azt az egyetlen élt, hogy aszimmetrikusan viselje az összes kezdeti előfeszítő terhelést. Ez torzítja a szövet geometriáját és egyenetlen maradó feszültségeket hoz létre. Mindig lazán rögzítse az összes élt a végső feszítés megkezdése előtt, és mindig növekményesen feszítse meg az összes élt.

Telepítés erős szélben

A PVC szakító szövet 50 m² felületű panel szélben nagy vitorlaként működik. 30 km/h-nál a dinamikus terhelés egy részben rögzített panelen meghaladhatja egy négyfős csapat kézi tartási kapacitását. A szél okozta telepítési balesetek a szövetkárosodások és a dolgozók sérüléseinek vezető okai a szakítószerkezetek helyein.

Az anyag helytelen tájolása

A legtöbb PVC szakítószövet lánc (hosszirányú) és vetülék (keresztirányú) irányban eltérő szakító tulajdonságokkal rendelkezik. A műszaki terv meghatározza, hogy melyik iránynak kell igazodnia az elsődleges terhelési útvonalhoz. Ha a szövetet a tervezési irányától 90°-kal elforgatva telepíti, jelentősen csökkentheti a szerkezeti teljesítményt. Az él rögzítése előtt mindig ellenőrizze a tájolást a gyártási rajzhoz képest.

Az újrafeszítés ellenőrzésének kihagyása

Az új PVC szakítószövet a beszerelést követő első hetekben beágyazási időszakon esik át. A poliészter alapfonalak terhelés hatására kissé leülepednek, és az anyag kb. ellazul 2-5% a kezdeti előfeszítési értékétől. Újrafeszítés ellenőrzése és beállítása a 4-6 héttel a telepítés után bevett gyakorlat, és minden telepítési szerződésben szerepelnie kell.

Különleges szempontok a nagy fesztávú PVC húzószövet-szerkezeteknél

Túl nagy fesztávú szerkezetek 15 méter további bonyolultságot vezet be, amely meghaladja a fent leírt szabványos telepítési sorrendet.

Panelillesztés és terepi hegesztés

A PVC szakítószövetet jellemzően tekercsben gyártják 1,5-5 méter széles . Nagyon nagy előtetők esetén több panelt gyárilag össze kell hegeszteni szállítás előtt. Rendkívül nagy szerkezeteknél, ahol a műhelyhegesztett panelek túl nagyok a szállításhoz, a helyszínen forrólevegős hegesztőberendezéssel hegesztésre lehet szükség. A hegesztési varratok ellenőrzött körülményeket igényelnek – a hőmérséklet, a páratartalom és a felület tisztasága egyaránt befolyásolja a varrat minőségét. A megfelelően kivitelezett PVC forrólevegős varrat kötési szilárdságot ér el Az alapszövet szilárdságának 90-95%-a .

Köztes tartókábelek és felsővezeték-élek

A nagy fesztávú húzószerkezetek gyakran tartalmaznak rozsdamentes acél felsővezetékeket a szabad élek vagy a közbenső tartóvezetékek mentén. A kábel feszessége és a szövet feszessége közötti kölcsönhatás a telepítés során összehangolt beállítást igényel. A kábelek előfeszítése a megadott értékekre történik csavarcsatokkal, és a szövet feszességét a kábel geometriájához képest kalibrálják. Ez mérnöki felügyeletet igényel, és nem a képzetlen dolgozók feladata.

Szakaszos telepítés több paneles szerelvényekhez

Ha egy nagy tető több szomszédos panelből áll, a beépítésnek meghatározott sorrendet kell követnie, hogy elkerülje a kész panelek torzulását a szomszédos panelek feszítése miatt. A szerelés jellemzően a szerkezet közepétől kifelé, vagy a legmagasabb ponttól lefelé halad, a szerkezeti geometriától függően.

Telepítés utáni ellenőrzési ellenőrző lista

A telepítés befejezése után végezzen alapos ellenőrzést, mielőtt aláírná a projektet. Ez védi mind a telepítőt, mind a klienst azáltal, hogy dokumentálja a szerkezet állapotát az átadáskor.

1. Járja be a teljes kerületet, és vizsgáljon meg minden rögzítési pontot – a keder-üléseket, a lemezcsavarok nyomatékát vagy a kötél rögzítését a csatornában
2. Ellenőrizze a szövet felületét a talajszintről, hogy nincsenek-e ráncok, egyenetlen feszültségű területek vagy látható torzulások
3. Vizsgálja meg az összes hegesztési varrat leválását vagy buborékosodását – minden kézzel lehántható varrat meghibásodott és javításra szorul
4. Győződjön meg arról, hogy a szövet geometriájának összes vízelvezető pontja és alacsony pontja megfelelően vezeti el a vizet a szerkezettől
5. Ellenőrizze, hogy a szövet széle nem érintkezik közvetlenül acéllal vagy éles élekkel, amelyek idővel kopást okozhatnak
6. Fényképezze le az összes rögzítési pontot és a teljes telepített szerkezetet a projektrekordhoz
7. Jegyezze fel a karbantartási fájlba az alkalmazott nyomatékértékeket, a felhasznált anyagokat és a telepítés során uralkodó környezeti feltételeket
8. Adja meg az ügyfélnek a gyártó gondozási és karbantartási utasításait a beépített PVC szakítószövet minőségére vonatkozóan

Karbantartási ütemterv a PVC húzószövet-beruházás védelméhez

A telepítés a munka kezdete, nem a vége. A strukturált karbantartási program jelentősen meghosszabbítja a szakító szövetszerkezetek élettartamát. Az alábbi táblázat felvázolja az ajánlott karbantartási intervallumokat a kereskedelemben kapható PVC szakítószövet-szerelésekhez.

Felülettisztításhoz csak pH-semleges, PVC-kompatibilis tisztítószereket használjon. Kerülje a hegesztési varratokra vagy rögzítőelemekre irányított nagynyomású alátéteket – a tartósan magas nyomású víz a lemezbilincsek alá kényszerítheti a vizet, és felgyorsíthatja a korróziót. A rutinszerű tisztításhoz elegendő egy puha kefe hígított semleges mosószerrel, majd egy tiszta vizes öblítés.

Mikor kell szakembert hívni: A DIY húzószövet beszerelésének korlátai

Nem minden szakítószövet-projekt alkalmas saját beszerelésre vagy speciális tapasztalat nélküli generálkivitelezők számára. A következő helyzetekben szakosodott húzószerkezet-szerelő vagy építőmérnök közreműködése szükséges:

• Bármilyen szerkezet, amelynek átlátszó fesztávja meghaladja 10 méter
• Erős szeles zónákban vagy tengerparti környezetben lévő szerkezetek, ahol a korrózió és a szélterhelés speciális mérnöki ráfordítást igényel
• Minden olyan telepítés, amelynél PVC szakítószövet panelek helyszíni hegesztése szükséges
• Közterületek feletti építmények, például gyalogutak, parkolók, stadionok vagy tranzitterületek, ahol a szerkezeti meghibásodás súlyos következményekkel járna
• Olyan projektek, amelyeknél a tanács jóváhagyásához vagy az építési engedélynek való megfeleléshez mérnöki tanúsítvány szükséges
• Bármilyen újrafeszítési vagy javítási munkára, ahol az eredeti szerelési dokumentáció nem áll rendelkezésre

A komplex telepítésekhez szakember felvétele nem csak a minőségről szól, hanem a felelősségről is. Ha egy szerkezet meghibásodik és megsérül valaki, a minősített szerelési és műszaki dokumentáció hiánya jelentős jogi és biztosítási kitettséget jelent az épület tulajdonosa számára.
