Mi az a PU bevonat? Felhasználás, előnyök és összehasonlítás a PVC szövetekkel

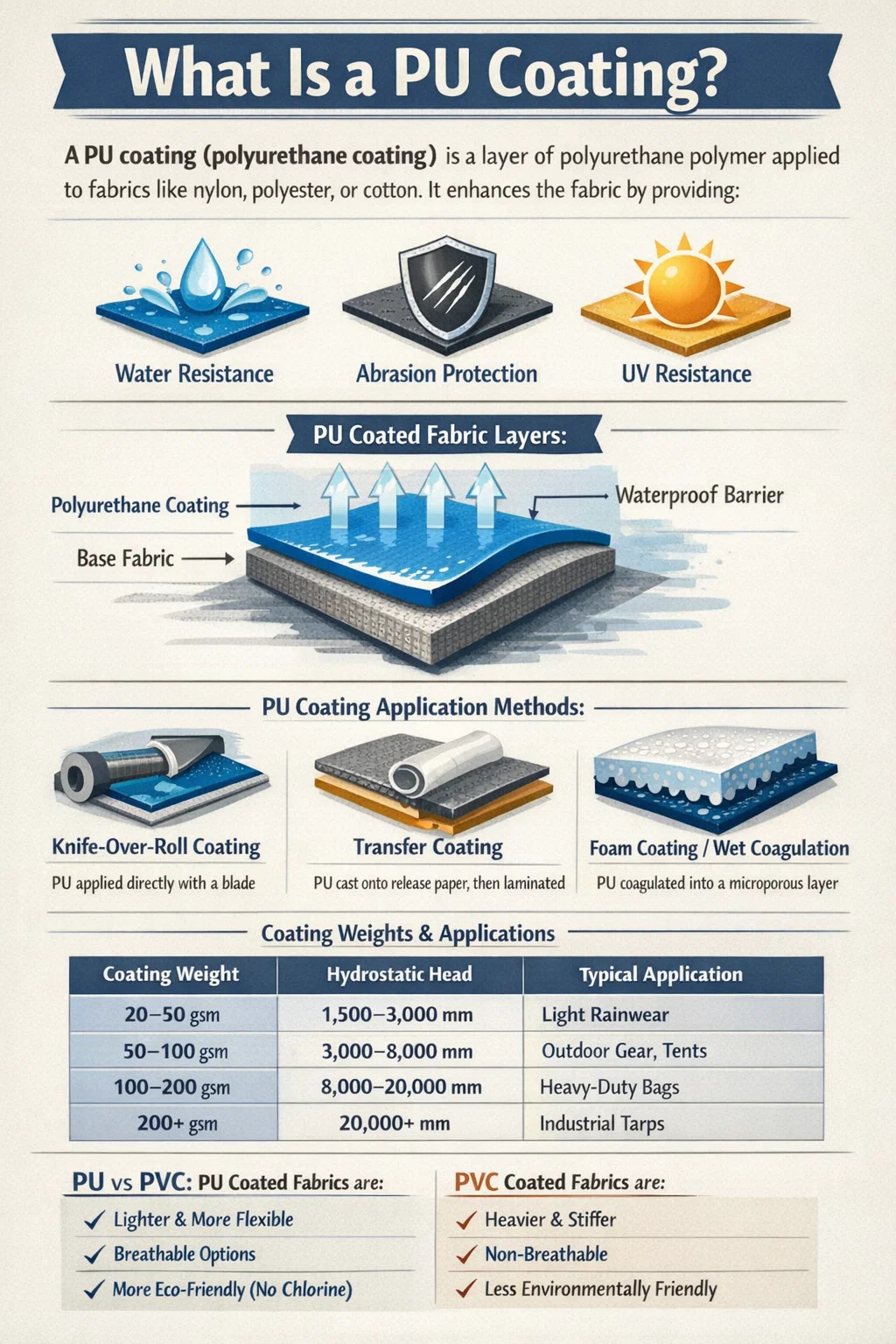

Mi az a PU bevonat? A közvetlen válasz

A PU bevonat – a poliuretán bevonat rövidítése – egy poliuretán polimer réteg, amelyet közvetlenül egy alapszövetre, például nejlonra, poliészterre vagy pamutra visznek fel, hogy javítsák annak teljesítményét. A bevonat kémiailag és mechanikusan kötődik a textil felületéhez, folyamatos, rugalmas filmet hozva létre, amely ellenáll a víz behatolásának, a kopásnak és sok készítményben az ultraibolya degradációnak.

Gyakorlatilag, amikor egy PU-bevonatú szövetet kezel, olyan anyagot érint, amelyet úgy terveztek, hogy nagyon eltérően viselkedjen a bevonat nélküli megfelelőjétől. A poliuretán réteg vastagsága általában 0,05 mm és több mint 1,5 mm közötti , a végfelhasználástól függően – egy könnyű esőruházati szövet mindössze 20-30 gramm/m² vastagságú bevonatot kaphat, míg a nagy teherbírású ipari ponyva 200 g/m2-t meghaladó bevonatot hordozhat.

A PU bevonatok mögött meghúzódó kémia uretán kötéseket foglal magában – olyan kötéseket, amelyek egy izocianátcsoport és egy hidroxilcsoport reakciójával jönnek létre. Ezek a kötések adják a poliuretánnak a szilárdság és a rugalmasság jellegzetes kombinációját, ezért a PU-bevonatú szövetek repedés nélkül nyúlhatnak, és többszörösen meghajlanak anélkül, hogy leválást szenvednének. Ez megkülönbözteti a poliuretán bevonatokat a régebbi bevonási technológiáktól, beleértve a PVC-bevonatú szöveteket, amelyekkel az alábbiakban részletesen foglalkozunk.

Hogyan működik a PU bevonási folyamat

Ahhoz, hogy megértsük, mi az a PU-bevonat, az is szükséges, hogy ismerjük az alkalmazás módját, mivel a gyártási módszer jelentősen befolyásolja a végtermék teljesítményét. A kereskedelmi szövetgyártásban három elsődleges alkalmazási technikát használnak:

Kés-Over-Roll bevonat

Ez a legszélesebb körben alkalmazott módszer a műszaki textíliák PU-bevonatú szöveteinél. A szövetet egy rögzített penge (a kés) alá táplálják, és poliuretán oldatot – oldószerben oldva vagy vízbázisú diszperzióként – adagolják a felületre pontos vastagságban. A bevont szövet ezután átmegy egy szárítószekrényen, ahol az oldószer elpárolog, vagy a vízbázisú diszperzió megkeményedik, és maga mögött hagyja a szilárd poliuretán filmet. A kést feltekerve egyenletes, szabályozható bevonattömeget hoz létre, és a ruhaszövetek, táskák bélései és kárpitos textíliák szabványa.

Transzferbevonat (öntvénybevonat)

A transzferbevonat során a poliuretánt először több rétegben leválasztó papírra öntik, majd hő és nyomás hatására az alapszövetre laminálják. A kioldópapírt eltávolítják, így a PU felület szabaddá válik. Ez a módszer lehetővé teszi a gyártók számára, hogy nagyon sima, egyenletes felületeket hozzanak létre, amelyek szorosan utánozzák a bőrt – ezért szinte minden műbőr és műbőr termék (néha PU bőrnek is nevezik) ezzel a technikával készül. A végtermék felületi textúráját teljes mértékben az elválasztó papíron található dombornyomott minta határozza meg, ami óriási rugalmasságot biztosít a tervezőknek.

Hab bevonat és nedves koaguláció

A nedves koaguláció – más néven nedves eljárással végzett bevonat – abból áll, hogy a szövetre poliuretán oldatot visznek fel, majd vízfürdőbe merítik. A víz hatására a poliuretán mikroporózus szerkezetté koagulál, amely lehetővé teszi a nedvességgőz átjutását, miközben blokkolja a folyékony vizet. Ez a folyamat sok lélegző PU-bevonatú szövet mögött, amelyet túrázáshoz és szabadtéri felszereléshez használnak. Az így létrejövő mikropórusos PU-réteg 3000–8000 g/m²/24 óra nedvességgőz-átbocsátási sebességet (MVTR) érhet el. , a pórusmérettől és a bevonat tömegétől függően – kritikus mérőszám a lélegző, vízálló szöveteknél.

A PU bevonatú szövetek főbb teljesítménytulajdonságai

A PU-bevonatú szövetek olyan speciális teljesítményjellemzőket biztosítanak, amelyek alkalmassá teszik őket az igényes alkalmazások széles körére. Ezek a tulajdonságok nem egyszerűen marketing állítások – ezek a poliuretán molekulaszerkezetének mérhető eredményei.

Vízszigetelés és hidrosztatikus ellenállás

A PU bevonatok folytonos filmréteget hoznak létre a szövet felületén, amely fizikailag blokkolja a folyékony víz áthaladását. A vízszigetelési szintet a hidrosztatikus fejteszt (ISO 811) méri, ahol a víznyomást addig gyakorolják a szövet felületén, amíg három csepp át nem megy. Egy szabványos PU-bevonatú kültéri kabátszövet jellemzően 1500-3000 mm hidrosztatikus magasságot ér el, míg a ponyvákban és felfújható anyagokban használt nehezebb műszaki szövetek meghaladhatják a 20 000 mm-t. Összefüggésben az 1500 mm-es hidrosztatikus magasság általában elegendőnek tekinthető enyhe eső esetén, míg a komoly hegymászó felszereléshez 10 000 mm vagy több szükséges.

Rugalmasság és fedőképesség alacsony hőmérsékleten

A poliuretán egyik műszakilag legjelentősebb előnye az alternatív bevonó anyagokkal szemben, hogy alacsony hőmérsékleten is rugalmas marad. A szabványos PU bevonatok rugalmasak maradnak körülbelül -30°C és -40°C között, az adott készítménytől függően. Ez az alacsony hőmérsékletű rugalmasság a poliuretán lágy szegmens kémiájának közvetlen eredménye – hosszú láncú poliolok, amelyek molekularugókként működnek a polimer hálózaton belül. Gyakorlatilag ez azt jelenti, hogy a PU-bevonatú szövetek repedés vagy merevedés nélkül használhatók hideg időjárási felszerelésekben, hűtött szállítóburkolatokban és sarki expedíciós berendezésekben.

Kopásállóság és szakítószilárdság

A PU bevonatok jelentősen javítják az alapszövet kopásállóságát. A Martindale kopási tesztek során a PU-bevonatú szövetek általában 50 000–100 000 ciklust rögzítenek a látható felületi degradáció előtt, a bevonat vastagságától és az alapszövet felépítésétől függően. Emiatt a PU-bevonatú textíliák alkalmasak az ismétlődő súrlódásokkal járó alkalmazásokhoz – kárpitozás, táskák, lábbelik és védőfelszerelések. A kompozit – bevonat plusz szövet – szakítószilárdságát elsősorban az alapszövet határozza meg, de a PU-réteg jelentős támogatást nyújt a felületi sérülések és rétegvesztés ellen.

UV- és vegyszerállóság

Az alifás poliuretán készítmények – amelyek alifás izocianátokat, például HDI-t vagy IPDI-t használnak – erősen ellenállnak az UV-sugárzásnak, és nem sárgulnak jelentősen az idő múlásával. Emiatt az alifás PU-bevonatok a kültéri napellenzők, tengeri kárpitozás, járműburkolatok és minden olyan alkalmazás, ahol a napsugárzásnak vannak kitéve. Az aromás PU bevonatok, amelyek aromás izocianátokat, például MDI-t vagy TDI-t használnak, kevésbé UV-stabilak, és jellemzően beltéri alkalmazásokban használatosak, vagy ahol a bevonatot védik a közvetlen napfénytől. Mindkét típus ésszerű ellenállást biztosít enyhe savakkal, lúgokkal és sok szerves oldószerrel szemben, bár az agresszív vegyi expozíciót esetről esetre kell értékelni.

PU bevonat vs PVC bevonatú szövetek : Részletes összehasonlítás

A PVC-bevonatú szövetek évtizedek óta a domináns anyagok számos műszaki textilágazatban, különösen olyan alkalmazásokban, mint a teherautó függönyök, ipari ponyvák, felfújható szerkezetek és nagy teherbírású huzatok. A PU-bevonat és a PVC-bevonatú szövetek közötti valódi különbségek megértése elengedhetetlen az adott alkalmazáshoz megfelelő anyag kiválasztásához.

A PVC-vel (polivinil-kloriddal) bevont szöveteket PVC-vegyületek kalanderezésével vagy késsel történő bevonásával állítják elő szőtt vagy nem szőtt alapszövetekre, jellemzően poliészterre vagy üvegszálra. A PVC vegyület az alappolimert, valamint lágyítószereket (jellemzően ftalátokat vagy nem ftalátokat), stabilizátorokat, töltőanyagokat és pigmenteket tartalmaz. A lágyítók adják a PVC rugalmasságát – nélkülük a PVC lenne a vízvezeték-csövekben használt merev műanyag. A lágyítókra való támaszkodás alapvető korlátot hoz létre, amelyben a PU bevonatok nem osztoznak.

Miért számít a lágyítószer-migráció a PVC-bevonatú szöveteknél?

Az egyik legjelentősebb hosszú távú teljesítménybeli különbség a PU bevonat és a PVC bevonatú szövetek között a PVC-ben lévő lágyítószerek időbeli viselkedése. A PVC-vegyületekben lévő lágyítók kémiailag nem kötődnek a polimerhez – fizikailag eloszlanak benne. Az évekig tartó használat során, különösen hő, UV-sugárzás vagy olajokkal és oldószerekkel való érintkezés esetén, ezek a lágyítók kivándorolnak a PVC-rétegből. Az eredmény egy olyan anyag, amely fokozatosan merev, felülete megrepedez, és elveszíti rugalmasságát, amely újkora volt. Ez a jelenség, amelyet általában lágyító virágzásnak vagy lágyító migrációnak neveznek, a PVC-bevonatú szövetek ismert korlátja, amelyet a PU-bevonatok teljes mértékben elkerülnek, mivel a PU-nak nincs szüksége a lágyítóknak ahhoz, hogy rugalmasak maradjanak.

Ahová a PVC-bevonatú szövetek még mindig vezetnek

A PU-bevonatok előnyei ellenére számos teljesítményterületen a PVC-bevonatú szövetek valódi versenyelőnyöket őriznek meg bizonyos alkalmazásokban. Nagyméretű ipari ponyvákhoz – építkezésekre, teherautó-rakományokra és raktárkészletekre – a PVC-bevonatú szövetek olyan négyzetméterenkénti költséget kínálnak, amelyet nehéz összeegyeztetni a poliuretánnal. Az olyan felfújható szerkezetekben, mint a hirdetőoszlopok, ugrálóvárak és mentőcsónakok, a PVC rádiófrekvenciás (RF) hegesztési képessége rendkívül értékes: az RF hegesztés erősebb és gyorsabb kötéseket hoz létre, mint a forrólevegős hegesztés, amely a PU-szövetek szabványos illesztési módja. A PVC-bevonatú szövetek kiváló teljesítményt tartanak fenn a kemény vegyi anyagokkal, üzemanyagokkal és kenőanyagokkal való tartós érintkezésben is, ezért bizonyos ipari védőalkalmazásokban a választott anyag.

A PU bevonatú szövetek általános alkalmazásai

A PU bevonatot a végfelhasználói piacok rendkívül széles skáláján használják, a divattól és a sportruházattól az igényes ipari és katonai alkalmazásokig. A poliuretán réteg sajátos tulajdonságait a készítményvegyészek az egyes piacok követelményeinek megfelelően alakítják ki.

Kültéri és aktív ruházat

A PU-bevonatú szövetek mindenütt megtalálhatók a kültéri ruházatban. A vízhatlan és lélegző kabátok – a túrázáshoz, síeléshez, túrafutáshoz és kerékpározáshoz használt fajták – szinte univerzálisan PU-bevonatot vagy PU-membránt tartalmaznak vízszigetelő elemként. A vízálló, légáteresztő textíliák globális piacát, amelyben a PU-bevonat a domináns technológia, 2022-ben hozzávetőleg 1,9 milliárd USD-ra becsülték, és az előrejelzések szerint 2030-ra meghaladja a 3 milliárd USD-t, tükrözve a tartósan erős keresletet. A könnyű, csomagolható kabátok gyakran 20–30 g/m² tömegű PU bevonatú anyagokat használnak, így 10 000 mm feletti hidrosztatikus fejet érnek el, jóval 100 g/m2 alatti össztömeg mellett.

Táskák, poggyászok és divatos kiegészítők

A PU bőr – a korábban ismertetett transzferbevonattal készült szövet – a poliuretán technológia egyik legfontosabb kereskedelmi alkalmazásává vált. A divatmárkák a tömegpiactól a luxusig minden piaci szegmensben PU bőrt használnak táskákhoz, cipőkhöz, övekhez és pénztárcákhoz. A PU szintetikus bőr globális piaca 2022-ben meghaladta a 30 milliárd USD-t, a ruházati cikkek és kiegészítők részesedése a legnagyobb. A műszaki táskák esetében a PU-bevonatú szövetek a könnyű súly, a vízállóság és a tiszta esztétika kombinációját kínálják, így előnyben részesítik őket a nehezebb PVC alternatívákkal szemben a laptoptáskáktól a fényképezőgép-tokokig.

Kárpitok és Bútorok

A szerződéses és belföldi kárpitozás a PU-bevonatú szövetek nagy és egyre növekvő alkalmazási területét jelenti. Az egészségügyi szolgáltatások különösen fontos piacot jelentenek: a kórházi székek, vizsgálóasztalok és orvosi eszközök huzatai olyan szöveteket igényelnek, amelyek felületi károsodás nélkül többször is tisztíthatók fertőtlenítőszerrel. Az egészségügyi használatra minősített PU bevonatok általában átmennek az ISO 10993 biokompatibilitási vizsgálaton, és több mint 25 000 tisztítási ciklust is kibírnak kórházi minőségű fertőtlenítőszerekkel repedés vagy rétegvesztés nélkül , egy szabvány, amelyet sok PVC-termék nehezen teljesít folyamatosan a lágyító vesztesége miatt. Az autóipari belső terek egy másik jelentős szegmens: az ajtólap-betétek, az üléskárpit és a PU-bevonatú szövetekből készült fejtámlák a bőr prémium megjelenését kínálják a költségek töredékéért.

Ipari és műszaki textíliák

Ipari környezetben a PU-bevonatokat biztonsági hevederekben, védőkesztyűkben, szállítószalag-burkolatokban és szűrőközegekben használt szöveteken alkalmazzák. A rugalmasság és a kopásállóság kombinációja a PU-t különösen alkalmassá teszi biztonsági hevederekhez és zuhanásgátló berendezésekhez, ahol a bevonatnak repedés nélkül kell ellenállnia az ismételt hajlításnak és súrlódásnak. A sátrak és ideiglenes építmények – a fesztiválsátraktól a katonai helyszíni menedékházakig – általában PU-bevonatú szöveteket használnak, amelyek egyensúlyban tartják a vízszigetelési teljesítményt a könnyű súllyal, így könnyebben szállíthatók és felállíthatók, mint a hasonló PVC bevonatú szövetszerkezetek.

Tengeri és kültéri borítók

A tengeri alkalmazásokhoz olyan anyagokra van szükség, amelyek ellenállnak a sós víznek, az UV-sugárzásnak és a széles hőmérséklet-ingadozásoknak. Az alifás PU bevonatok szabványossá váltak a tengeri kárpitok ágazatában, mivel ellenállnak az UV sárgulásnak, és megőrzik rugalmasságukat hideg téli tárolási körülmények között és forró nyári napsütésben egyaránt. A csónakhuzatok, a bimini felsők és a pilótafülke-párnák egyaránt élvezik az alifás PU-készítmények hosszú távú színstabilitását és repedésmentességét. Ez az a terület, ahol a PU bevonat lényegesen kiszorította a régebbi PVC bevonatú szövettermékeket az elmúlt két évtizedben, mivel a vásárlók az anyagok hosszú élettartamát helyezték előtérbe.

A PU bevonat típusai: oldószer alapú vs víz alapú vs 100% szilárd

Nem minden PU-bevonat kémiailag azonos, és az alkalmazott rendszer – oldószeralapú, vízbázisú vagy 100%-ban szilárd – jelentős hatással van a teljesítményre, a környezeti lábnyomra és a szabályozási megfelelésre.

Oldószer alapú PU bevonatok

A hagyományos PU bevonatok DMF-et (dimetil-formamidot) vagy más szerves oldószereket használnak a poliuretán gyanta feloldására. Az oldószer alapú rendszerek kiváló tapadású, sűrűségű és teljesítményállandó bevonatokat állítanak elő, és továbbra is ezek a domináns technológia a csúcsminőségű PU szintetikus bőrök és a nagy teljesítményű műszaki szövetek esetében. A DMF azonban az Európai Unióban a REACH előírásai szerint besorolt ​​reprodukciós toxin, és felhasználására szigorú foglalkozási expozíciós határértékek és visszanyerési követelmények vonatkoznak. Számos márka és kiskereskedő – különösen az európai és észak-amerikai piacokon – manapság megköveteli az ellátási láncaitól, hogy DMF-mentes vagy vízbázisú PU-bevonatokat használjanak, ami jelentős beruházásokat eredményez az alternatív technológiákba.

Vízbázisú PU bevonatok

A vízbázisú (vízbázisú) poliuretán diszperziók gyors fejlődésen mentek keresztül az elmúlt tizenöt évben, és mára a PU bevonatok piacának leggyorsabban növekvő szegmensét jelentik. A vízbázisú rendszerekben a poliuretánt vízben diszpergálják, nem pedig szerves oldószerben oldják fel. A bevont anyagot kemencében szárítják, és a víz elpárolog, és a PU fólia marad. A modern vízbázisú PU-bevonatok olyan teljesítményszinteket érnek el – hidrosztatikus fej, kopásállóság, tapadás –, amelyek 10-15%-on belül vannak az egyenértékű oldószer alapú rendszerekéhez képest a legtöbb ruha- és táskafelhasználáshoz, miközben lényegesen alacsonyabb VOC (illékony szerves vegyület) kibocsátással és DMF nélkül. Az OEKO-TEX, bluesign vagy hasonló fenntarthatósági tanúsítványt kereső márkák esetében gyakran a vízbázisú PU-rendszerek a preferált vagy kötelező választás.

100% szilárd PU rendszerek

A melegen olvadó és a reaktív olvadékos PU rendszereket 100%-os szilárd anyagként alkalmazzák – nincs oldószer vagy vízhordozó, amely elpárologna. Ezeket a rendszereket elsősorban a laminálási eljárásokban használják, ahol a PU egyben ragasztó és funkcionális bevonórétegként is működik. A reaktív PU forró olvadékok az alkalmazás után térhálósodnak, így rendkívül tartós kötést hoznak létre, amely ellenáll a hidrolízisnek és a vegyi hatásoknak. Noha nem használják olyan széles körben, mint az oldatos vagy diszperziós rendszerek felületbevonatokhoz, a 100%-os szilárd rendszerek egyre fontosabbá válnak, mivel az ipar arra törekszik, hogy az oldószereket teljes mértékben kiküszöbölje a bevonási folyamatból.

Környezetvédelmi szempontok: PU bevonat vs PVC bevonatú szövet

A környezeti teljesítmény a textiliparban az anyagválasztás egyre fontosabb dimenziójává vált, és a PU-bevonat és a PVC-bevonatú szövetek közötti különbség jelentős, ha a termék teljes életciklusa során vizsgáljuk.

A PVC-bevonatú szövetek számos környezetvédelmi kihívást jelentenek, amelyek megoldásán az ipar évtizedek óta dolgozik. Maga a PVC polimer körülbelül 57 tömegszázalék klórt tartalmaz, és a klór kémiája a gyártás során, és különösen az életciklus végén az égetés során perzisztens szerves szennyező anyagok (beleértve a dioxinokat is) lehetséges képződésével jár. A PVC-készítményekben hagyományosan használt lágyítók – elsősorban a ftalátok, például a DEHP, a DBP és a BBP – endokrin károsítóként azonosították, és az EU-ban a REACH, más piacokon pedig különféle szabályozások korlátozzák őket. Míg sok gyártó áttért a nem ftalát lágyítókra, például a DINP-re, a DIDP-re és a bioalapú alternatívákra, az alapvető kihívás a lágyítószer migrációja a termék élettartama során továbbra is fennáll.

A PU bevonatok nem nélkülözik saját környezeti lábnyomukat. A poliuretángyártás során használt izocianátok mérgező prekurzorok, amelyek gondos kezelést igényelnek, és az oldószer alapú PU-rendszerek VOC-kibocsátást és veszélyes hulladék-oldóanyag-áramot generálnak. A PU bevonatok azonban nem tartalmaznak klórt és ftalátokat, és nem járnak együtt dioxinképződéssel az élettartam végén. A vízbázisú PU rendszerek kifejezetten lényegesen kisebb környezetterhelést jelentenek, mint az oldószer alapú PU vagy a szabványos PVC bevonatú szövetgyártás. A bioalapú poliuretánok – amelyek növényi alapú poliolokból származnak – a kereskedelemben is kaphatók, és egyre terjed azokban az ágazatokban, ahol a fenntarthatósági tanúsítás prioritást élvez.

Az élettartam végén történő ártalmatlanítás mindkét anyagtípus számára kihívást jelent. A bevont szövetek összetett szerkezetek – az alapszövethez kötődő polimer bevonat –, és ez technikailag megnehezíti a mechanikai újrahasznosítást. A PU-bevonatú poliészter szövetek kémiai újrahasznosítási folyamatai azonban aktív fejlesztés alatt állnak, és számos európai és japán projekt mutat be életképes delaminációs és glikolízis-utakat, amelyek mind a poliuretán, mind a poliészter komponenseket újrafelhasználásra visszanyerhetik.

Hogyan állapítható meg, hogy az anyagon van-e PU-bevonat

A vásárlók, a termékfejlesztők és a végfelhasználók számára gyakran felmerülő gyakorlati kérdés annak meghatározása, hogy egy szöveten van-e PU-bevonat – és meg kell különböztetni a PVC-bevonatú szövettől vagy a laminált szövettől. Számos megközelítés létezik, az egyszerű érzékszervi értékeléstől a laboratóriumi elemzésig.

• Érintés és hajlékonyság teszt: A PU-bevonatú szövetek általában puhábbak és rugalmasabbak, mint a hasonló tömegű PVC-bevonatú szövetek. Szobahőmérsékleten a PU bevonatok természetes, enyhén meleg tapintásúak; A PVC-bevonatú szövetek hűvösebbek és merevebbek. 0°C alatti hőmérsékleten a PVC-bevonatú szövetek észrevehetően megmerevednek, míg a PU bevonatok rugalmasak maradnak – egy egyszerű hidegteszt segíthet megkülönböztetni a kettőt.
• Súlyösszehasonlítás: A PVC-bevonatú szövetek szinte mindig nehezebbek, mint a hasonló funkcionális tulajdonságokkal rendelkező PU-bevonatú szövetek, a PVC-keverék nagyobb sűrűsége és a jellemzően nagyobb bevonattömegek miatt.
• Égési teszt: Ha egy kis darab PVC-bevonatú szövetet elégetünk, az jellegzetes fanyar, klórtartalmú szagot kelt (hasonlóan a műanyag palackok égéséhez). A PU-bevonatú anyagok tisztábban égnek, klórszag nélkül. Ez egy durva és kész terepi teszt, amelyet csak kis mintákkal szabad jól szellőző körülmények között elvégezni.
• Oldószer teszt: A DMF (dimetil-formamid) viszonylag gyorsan feloldja az oldószer alapú PU bevonatokat, de minimális hatással van a PVC-re. Az aceton megtámad néhány PU-készítményt, de nem a PVC-t. Ezek a tesztek tájékoztató jellegűek, de nem véglegesek, mivel a térhálósított PU-rendszerek ellenállnak az oldószerek támadásának.
• Laboratóriumi elemzés: A végleges azonosítás érdekében a bevonat felületének FTIR (Fourier Transform Infrared Spectroscopy) elemzése kémiai ujjlenyomatot eredményez, amely egyértelműen azonosítja a poliuretánt a PVC-vel szemben az akril és más bevonattípusok között. Az XRF (röntgen-fluoreszcencia) analízis kimutatja a klórt, ha PVC van jelen. Ezek a módszerek szabványosak a minőség-ellenőrzési és megfelelőségi vizsgálati laboratóriumokban.

PU bevonatú szövetek gondozása és karbantartása

A PU-bevonatú szövetek különleges ápolási gyakorlatot igényelnek teljesítményük megőrzése és élettartamuk meghosszabbítása érdekében. Ellentétben a PVC-bevonatú szövetekkel, amelyek általában jobban tűrik a kemény tisztítási módszereket, a PU-bevonatok lebomolhatnak bizonyos körülményeknek való hosszabb kitettség hatására.

Mosás és Tisztítás

A legtöbb PU-bevonatú ruhaanyag mosógépben mosható 30°C-on vagy 40°C-on, kímélő mosási ciklussal, de nem szabad szárítógépben szárítani magas hőfokon, mert a bevonat idővel leválhat vagy megrepedhet. Bizonyos oldószerekkel (különösen perklór-etilénnel) végzett vegytisztítás károsíthatja a PU-bevonatokat, ezért ezt kerülni kell. Technikai szöveteknél – sátrak, hátizsákok és vízálló huzatok – a kíméletes kézmosás vagy enyhe szappannal való szivacsozás előnyösebb, mint a gépi mosás, mivel a keverés és a hő felgyorsíthatja bizonyos PU-készítmények hidrolízisét.

A hidrolízis kérdése

A hidrolízis – a PU-polimer lánc víz hatására megemelt hőmérsékleten történő lebontása – a PU-bevonatú szövetek leggyakoribb tönkremeneteli módja az idő múlásával. Az észter alapú poliuretán készítmények különösen érzékenyek a hidrolízisre, különösen meleg, nedves körülmények között tárolva. Amikor hidrolízis megtörténik, a PU-bevonat elveszíti integritását, és elkezd pelyhesedni vagy leválni az alapszövetről – ez a jelenség mindenki számára ismerős, akinek régebbi hátizsákja vagy esőkabátja volt, és elkezdett leválni egy ragacsos fehér anyagot. Az éter alapú és polikarbonát alapú PU készítmények lényegesen jobb hidrolízisállósággal rendelkeznek, mint az észter alapú PU , és a tartós páratartalommal vagy nedvességnek való kitettséggel járó alkalmazásoknál ezek a vegyszerek erősen előnyben részesítettek. A PU-bevonatú tárgyak tisztán, szárazon és szélsőséges hőtől távol történő tárolása jelentősen meghosszabbítja élettartamukat.

DWR újrafelhasználás vízálló ruhákhoz

A PU-bevonatú vízálló ruhák külső szövetfelületén jellemzően DWR (tartós vízlepergető) kezelés található, a vízálló PU bevonat vagy membrán mellett. A DWR hatására víz gyöngyözik a felületen, nem pedig beszívja a külső szövetet, ami csökkenti a légáteresztő képességet azáltal, hogy blokkolja azt a felületet, amelyen a gőznek át kell jutnia. A DWR-kezelések kimerülnek a mosás és kopás következtében, és rendszeresen meg kell újítani spray-vel vagy bemosható DWR-termékekkel. DWR nélkül a PU-bevonatú ruha továbbra is vízálló lehet – maga a PU réteg blokkolja a folyékony vizet –, de a légáteresztő képessége jelentősen romlik, mivel a külső anyag „kinedvesedik”.

Válasszon a PU-bevonat és a PVC-bevonatú szövetek közül az Ön alkalmazásához

A PU-bevonat és a PVC-bevonatú szövetek közötti választás nem olyan kérdés, amelyre egyetlen univerzális választ kell adni – ez a konkrét teljesítménykövetelményektől, költségkorlátoktól, környezetvédelmi célkitűzésektől és a szóban forgó alkalmazás szolgáltatási feltételeitől függ. Az alábbi keret a leggyakoribb döntési forgatókönyveket tartalmazza.

• Válasszon PU bevonatot ruhákhoz, hordható kiegészítőkhöz, könnyű kültéri felszerelésekhez, légáteresztő vízálló anyagokhoz, egészségügyi kárpitokhoz, tengeri kárpitokhoz, hideg éghajlati alkalmazásokhoz és minden olyan termékhez, ahol a könnyű súly, a puha kéz vagy a légáteresztő képesség megkülönböztető követelmény. A PU a megfelelő választás ott is, ahol a környezetvédelmi tanúsítás (bluesign, OEKO-TEX, REACH megfelelőség) elengedhetetlen a piacra jutáshoz.
• Válasszon PVC bevonatú szöveteket nagyméretű ipari ponyvákhoz, nagy teherbírású felfújható szerkezetekhez, ahol rádiófrekvenciás hegesztésre van szükség, tartósan agresszív vegyi expozícióval járó alkalmazásokhoz és költségvezérelt alkalmazásokhoz, ahol a PU magasabb nyersanyagköltsége nem igazolható teljesítménynövekedéssel. A PVC-bevonatú szövetek továbbra is előnyösebbek maradnak ott, ahol költséges adalékanyagok nélkül, belső tűzállóságra van szükség.
• Gondosan értékelje a hidrolízis kockázatát minden olyan alkalmazáshoz, ahol a PU-bevonatú anyagokat hosszabb ideig meleg, nedves környezetben tárolják – különösen az észter alapú PU-termékeket. Ha a hosszú tárolási idő kritikus, a polikarbonát vagy éter alapú PU készítmények vagy a PVC bevonatú szövetek jobb hosszú távú stabilitást biztosítanak.
• Vegye figyelembe a teljes birtoklási költséget nem pedig önmagában az egységár: a PU bevonatok négyzetméterenként általában többe kerülnek, mint a PVC-bevonatú szövetek azonos funkcionális teljesítményszinten, de kisebb súlyuk csökkentheti a szállítási és kezelési költségeket, kiváló rugalmasságuk pedig csökkentheti a cserearányt az ismételt hajlítással járó alkalmazásokban.

A műszaki textilipar általános pályája egyértelmű: a szabályozási nyomás, a főbb márkák fenntarthatósági követelményei és a vízbázisú PU-technológia folyamatos fejlesztései mind a PU bevonat szélesebb körű elterjedésének irányába kényszerítik a piacot a PVC-bevonatú szövetek rovására. Ennek az átállásnak az aránya alkalmazási szektoronként jelentősen eltér, de ez inkább tartós, hosszú távú trend, mint átmeneti elmozdulás.
